1  概述

DTS/DSS三相有功電能表采用专用大规模集成電路，SMT制造工艺，性能优越，安全可靠，最大过载能力為4倍。该系列产品具有良好的抗電磁干扰，使用寿命長，准确度及可靠性高，负载宽，功耗低，體积小，重量轻，便于安装、并具有防窃電功能。

其性能符合國家标准GB/T17215-2008《1级和2级静止式交流有功電能表》标准。

2  主要功能与特点

·总電量计度器指示或LCD显示。

·有功正向電能计量；反向電能正向计量。

·A相、B相、C相失压检测指示。

·有功反向電能检测指示。

·一路无源脉冲输出。

注：根据用户要求LCD显示。

3  主要技术指标

·基本误差:(平衡负载时)

·型号规格

·起动電流：1.0级0.4% Ib标定電流、2.0级0.5% Ib标

 定電流。

·潜动：有防潜动逻辑设计。

·電压線路功耗：≤2W/10VA。

·工作電压范围：0.8Un~1.2Un

·工作温度：-10°C ~+45°C

·极限温度：-20°C ~+55°C

·年平均湿度≤75%。

·重量：约1.2Kg

·外形尺寸：230mm×145mm×70mm

4 安装与使用

電能表安装在室内或室外電表箱内，安装底座应固定在坚固耐火的墙上，空气中无腐蚀性气體，具體安装尺寸图见附录图一（建议安装高度為1.8m）；安装过程中如果本机受到剧烈撞击或高空跌落外壳有明显损毁时，请不要安装、加電，并尽快与供应商联系。

電能表应按照接線图（见图二）进行接線，最好用铜線或铜接線头接入。

5  包装及运输存储

该表的运输和拆封不应受到剧烈冲击，保存的地方环境温度為0℃-60℃，相对湿度不超过85%，且在空气中不应含有引起腐蚀的气體。

電能表在仓库内保存，在原包装条件下，叠放高度不应超过五层，内包装拆封的電能表不宜贮存。

6  保修与服務

電表自出厂日期起18个月内，如用户在遵守本说明书的规定要求，并在制造厂检验铅封完整情况下，发现该表不符合技术要求时，本公司予以免费维修或更换。

7  附录

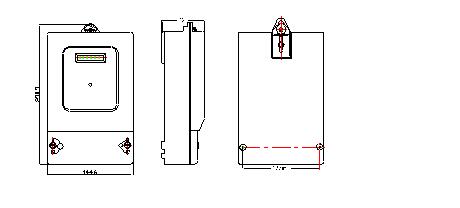

图一:外形尺寸图

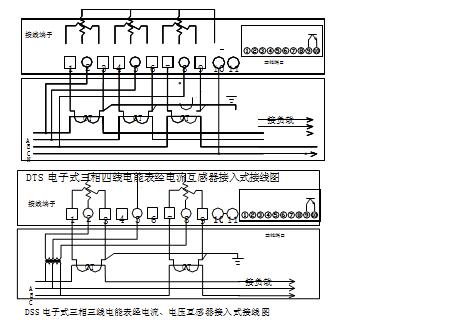

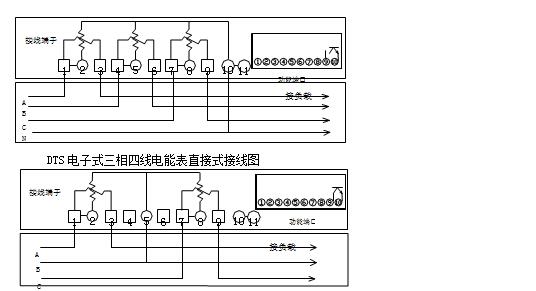

图二:接線图
