概述

三相電子式预付费带485通讯遠程通断電/本地售電导轨式電能表系我公司采用新的微電子技术，以IC卡為購電媒介并辅以電费收缴微机管理自动化软硬件技术，具有電能计量、電价管理、负荷控制、用電信息的收集等多种功能，同时实现先購電后用電的用電管理制度，实现電能商品化的智能化全電子式電能表。另外，電表配有RS485和IR红外線全自动集中抄表接口，為即时采集用户预付费表用電情况提供了更有利的途经。该表适用于计量额定频率為50Hz或60Hz的三相交流有功電能。

该表供固定安装在室内使用，适用于环境温度不超过-30～+85℃，相对湿度不超过85%，且空气中不含有腐蚀性气體及避免尘砂、霉菌、昆虫等影响。

主要规格及技术参数

         该電能表技术性能完全符合GB/T17215.321-2008國家标准和GB/T18460.3－2001标准中1或2级单相電能表的相关技术要求，通讯协议符合DL/T645-2007技术要求。

1、電能表规格：

注：额定電流栏中，括号前的数值為标定電流值Ib，括号内的数值為额定最大電流值Imax。

2、技术参数：

●误差极限

●起动

在额定電压、额定频率及功率因数為1的条件下，当電能表负载電流為下表规定值时，電能表应能起动并连续计量電能。

●潜动

当電能表的電流線路上无電流，而加于電压線路上的電压為额定值的115%时，電能表的测试

输出不应产生多于一个脉冲。

●绝缘性能

電能表的所有線路对外壳间能经受波形為1.2/50μS，峰值為6KV的脉冲電压，在不同极性下各连续试验10次，不出现電弧放電或击穿现象。電能表的所有線路对地绝缘能经受频率為50Hz的实际正弦波形的交流電压2   KV，历时一分钟试验不击穿。

●极限工作電压：70～125%   Ub

●功率消耗：≤2W和10VA

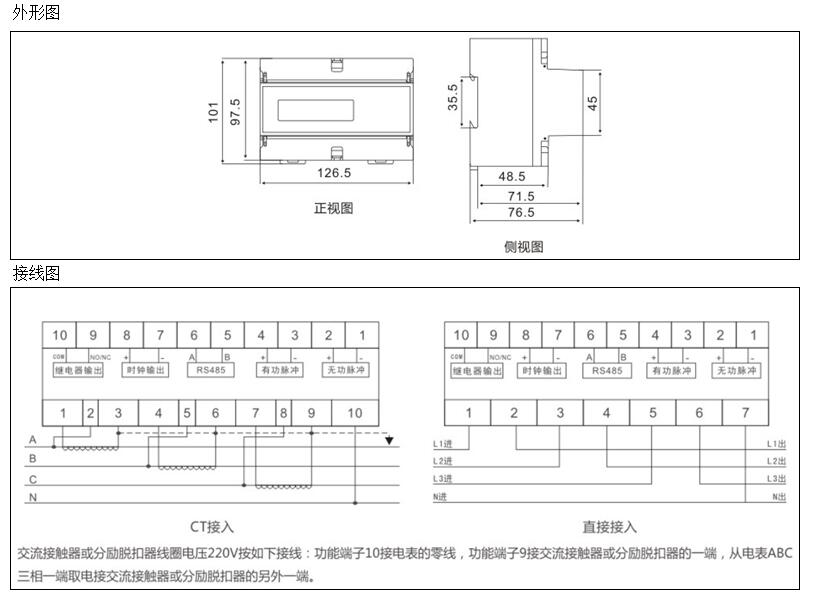

外形图与接線图

主要功能特点

1、双向计量的功能，能够精确测量正、反两个方向的有功電能量，且以一个方向累计，具有防

窃電功能。并将在下次購電时向售電管理系统反馈该信息。

2、使用IC卡且配合先进的加密技术，保证一表一卡。用户自行購電，不用上门抄表、收费，执行先購電后用電。

3、電能表以计用電金额為主，按電量单价每0.01度電扣除，表内剩余金额保留多位小数来保证用户的利益不受损失。

4、灵活的電价设置功能，允许不同的用户采用不同的電价，以适应现在特殊的用户群。

5、双层报警提示功能，当用户预購金额用完即当剩余金额小于显示报警金额时，電表作视觉警告。而剩余金额小于拉闸报警金额时，则跳闸断電提醒用户購電。

6、高亮度LCD液晶轮流显示累积用電量、剩余金额。

7、具有完善的多种故障自检功能，一旦发生特殊的故障，電表显示相应的告示，提醒用户排除故障。

8、采用新型大電流磁保持继電器，功耗低可靠性高。

9、使用電隔离技术输出電能校表脉冲信号，发光二极管指示用電，稳定、可靠、長期工作不需要调校。

10、具有可靠的断電保护功能，数据在断電后不丢失，保持100年不变，上電即可恢复。

11、IC插座自保护功能，当金属片等异體物质插入IC插座时，读卡部分自动保护但不影响正常计量和其他功能，确保電能表不会损坏。

12、電能表尾盖或罩壳打开自动检测功能，将杜绝所有一切计划窃電的行為，以一变应万变。该功能為可选项。

13、本产品體积小、重量轻、精度高、功耗低、负荷宽、安装使用方便。

安装与使用

1、安装

電能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的電

能表应请有关部门重新检验后，方可安装使用。

電能表应安装在室内通风干燥的地方，可任意位置安装，但通常采用垂直挂装方式安装，

安装高度建议在1.8米左右，安装電能表的底板应固定在坚固耐火，不易振动的墙上。

在有污秽及可能损坏机构的场所，電能表应安装在保护柜内。

安装接線时应按照電能表端钮盖上的接線图或本说明书上的相应接線图进行接線，最好使

用铜接头引入，避免因接触不良而引起電能表烧毁。

電能表在雷電较多的地區使用时，应采取避雷措施，以免因雷击而损坏電能表。

2、使用

電能表的负载能力在0.004Ib~Imax（直接接入式）或0.002Ib~Imax（经互感器接入式）之间，超过这一负载能力，将会使電能表计量不准或電流線圈发热而烧毁。

●購電

该電能表是通过开户卡开启运行的。用户需要启用電能表时必须先持开户卡到電力管理部门購電。電力管理部门通过一套专门配备的<<预付费電能表售電信息管理系统>>，将用户購买的電量加密并记录在开户卡上。此时，开户卡就是一张带有一定電量的有效的購電卡。

●電量的输入

★插卡

用户持購電卡按照如下图所示的操作方式插入電能表的插卡口，注意方向為購電卡上有镀金触点的一面和插卡口处箭头指示方向相对。

卡操作方式:

当購電卡完全插到底且持续5秒钟，電能表读卡结束。

插卡后LCD液晶显示见下表：

读卡常见错误类别：

●数据保护

该产品采用全固态集成電路技术保护数据，无需使用電池，断電后数据可保存100年以上。

●液晶显示

        液晶显示分為上電和插卡循显、常态轮显。

 上電和插卡后液晶循显為：

运输与贮存

1、 電能表运输和拆封不应受到剧烈冲击，并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输贮存。

2、保存電能表应在原包装内，保存地方的环境温度為-40℃～60℃，相对湿度≤85%，空气中无腐蚀性气體。

3、 電能表在仓库中贮存，应放在台架上, 叠放高度不超过5箱。拆箱后，单只包装的電能表叠放高度不超过10只。单只包装拆开的電能表不宜贮存。质量保证電能表自出厂日期起18个月内，当用户完全遵守本说明书规定要求，并在制造商铅封仍完整的条件下，若发现電能表不符合产品标准规定的技术要求时，或有電力及计量部门证明时，制造商给予免费修理或更换。

  声明:　　

本公司对预付费電能表已拥有成熟的生产工艺及生产能力，且具有一定的自主研发实力。為了本公司的产品能满足各地區各部门電力局的功能要求，我们承诺各种类型表计的功能均可以按照要求重新定制，謝謝！！！
