1概述

      DIN导轨式单相電子式電能表系我公司采用微電子技术计量電能，采用进口专用大规模集成電路，应用数字处理技术及SMT工艺等先进技术研制开发的新型单相全電子式電能表。 其性能指标符合GB/T 17215.321-2008 《1级和2级静止式交流有功電能表》、GB/T19582.1-2008等國家标准的要求和完全符合IEC62053-21國际标准中1级或2级单相電能表的相关技术要求，可直接精确地测量電能计量中正向有功電能，由7+1位LCD显示或者5+1位计度器显示总用電量；具有可靠性高、體积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨方式安装等特点；并具有良好的抗電磁干扰、低工耗节電、高精度、高过载、高稳定性、防窃電。長寿命。该表适用于计量额定频率為50Hz或60Hz的单相交流有功電能、供固定安装在室内使用，适用于环境温度不超过-25℃～+55℃，相对湿度不大于95%，且空气中不含有腐蚀气體及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

2 主要规格及技术参数;

2.1．電能表规格：

注：额定電流栏中，括号前的数值為额定電流值Ib，括号内的数值為额定最大電流值Imax。

2.2.技术参数：

2.2.1 误差

2.2.2 起动

     在额定電压、额定频率及COSΦ=1的条件下，当電能表负载電流為下规定值时，電能表起动并连续计量電能。

2.2.3 潜动

       当電能表的電流線路中无電流，而加于電压線路的電压為额定值的115%时，電能表的测试输出不应产生多于一个的脉冲。

2.2.4 绝缘性能

       電能表的所有線路对外壳间能经受波形為1.2/50μS，峰值為6KV的冲击電压，在相同极性下试验10次，不出现電弧放電或击穿现象。電能表的所有線路对地绝缘能经受频率為50Hz的实际正弧形的交流電压2KV，历时一分钟试验不击穿。

3.安装与使用

3.1 安装注意事项及方法

3.1.1電能表在出厂前经检验合格，并加封铅印，即可安装使用。对无铅封或贮存时间过久的電能表应请有关部门重新检验后，方可安装使用。

3.1.2電能表由原包装箱中取出时发现内包装或外壳损伤，不要对该表进行安装、加電，请与本公司技术服務部门联系。

3.1.3安装電能表需有经验的電工或专业人员,并确定读完本说明书。

3.1.4電能表应安装在室内通风干燥的地方，采用35mmDIN标准导轨式安装，安装電能表的底板应固定在坚固耐火,不易振动的墙上。

3.1.5在有污秽及可能损坏机构的场所，電能表应安装在保护柜内。

3.1.6安装接線时应按照電能表壳上的接線图或说明书的相应接線图进行接線，最好使用多股铜線引入，避免因接触不良而引起電能表工作不正常或烧毁。

3.1.7電能表正确接入電网时，電表的電源指示灯常亮。

3.2使用说明

3.2.1電能表在雷電较多的地區使用时，应采取避雷措施，以避免因雷击而损坏電能表。

3.2.2電能表的负载能力在0.05Ib～Imax（直接接入式）

3.2.4数据显示：LCD或者计度器显示

3.2.5電源指示：绿灯指示灯亮时表示電能表的工作電源正常

3.2.6脉冲指示：红灯指示灯亮时表示检查到電能脉冲

3.2.7当有采样信号后，脉冲指示灯亮约80ms

3.2.8  液晶和计度器显示类型，如下

      总電能消耗液晶显示NNNNNNN.N(7+1格式)和计度器显示NNNNN.N(5+1格式)

4.接線图及外形图

44.1接線图

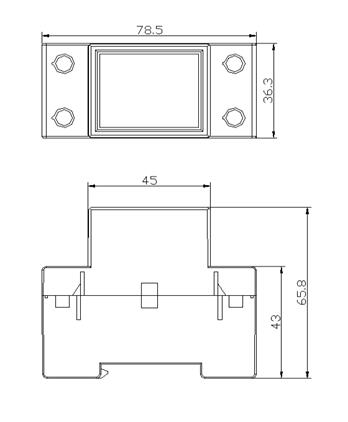

4.2 外形图

5测试方法

该電能表有光電耦合式電能脉冲测试输出端口，位于接線端钮盒上（如图2），将测试设备的+5VDC接到20号（正极）端子上，信号線S接到21号（负极）端子上即可。

6运输及贮存

6.1.電能表的运输和拆封不应受到剧烈冲击，并根据ZBY002-81《仪器仪表运输、贮存基本环境条件及试验方法》之规定运输、贮存。

6.2.電能表应保存在原包装箱内，保存地方的环境温度為-35℃～+65℃，相对湿度不超过95%，且空气中不应含有足以引起腐蚀的气體，环境温度不应剧烈变化。

6.3.電能表应在原包装条件下，放置在台架上，置放高度不超过五箱，拆封后单只包装的電能表叠放高度不超过五只，内包装（塑料袋）拆封后的電能表不宜贮存。

7.保证期限

      電能表自出厂日期起24个月内，若用户发现電能表不符合上述特性及产品标准规定的技术要求，在制造厂铅封仍完整（或由有有关電力计量部门证明）并完全遵守本说明书中所规定的运输、保存、安装及使用规则的条件，出现质量问题，制造厂给予免费修理或更换。
