1.概述    DDS8558型電子式单相電能表是我公司新研制开发的一款新型单相電子式電能计量产品。 该产品符合GB/T17215.321-2008标准中1级和2级静止式交流有功電能表相关技术要求。适用于参比電压為220V频率50Hz的单相交流有功電能的计量.该产品适应電压范围宽.可靠性高.寿命長, 精度高,功耗低.并且具有防窃電等功能..體积小,安装方便.!可广泛应用于城市,农村或工厂企业的单相電能计量和集中式安装.

2. 工作原理

      如图1所示,電能表的電能计量部分采用了大规模专用集成電路(图中虚線所示)

用户所消耗的電能,通过对分压器和分流器上的信号采样进行A/D转换,经数字乘法器输出的数字信号送至(数字/频率)转换器,经转换器電路输出脉冲驱动计度器累加電量,并通过发光二极管进行電能计量指示.显示電能消耗速率

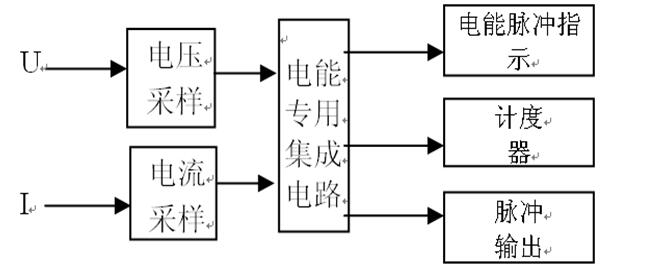

                             图1 電能表原理框图

3. 参数及规格:

電压: 220V/230V ±20

频率: 50Hz

電流规格: 1.5(6)A  2.5(10)A  5(30)A  10(60)A  20(80)A，30（100）A

電压回路功耗:≤1.0W  5VA

電流回路功耗:≤1VA(Ib)

正常工作温度: -15℃ - +55℃

存贮运输温度: -25℃ - +70℃

环境湿度: ≤85%

产品寿命:大于10年

外型尺寸:108X161X52

重量:约270g

4. 功能和特点

1. 计量功能: 具有计量正,反向有功電能,累计于总電量.

2. 采用5+1位步进式计数器或LCD记录累积電量.

3. 電能脉冲指示;電源指示功能

4. 无源脉冲输出.

5. 采用高品质長寿命電子部件.过载能力强,長期工作不需调校

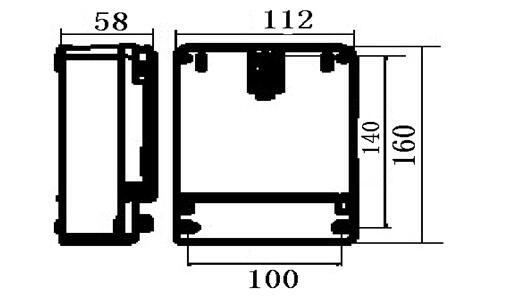

5.安装尺寸及外型图:

6.脉冲输出接線图:

1.     電量脉冲测试输出為无源光電隔离方式. 两条線分别接于信号端子5(-).6(+)标号.

7. 安装与使用

 1. 電能表在使用前应检查铅封是否完好,对无封或贮存期过久的電计量授权机构重新检验后方可安装.以保证计量精度.

 2. 電能表应安装于室内,干燥通风地方,避免强光直接照射于電能表窗口.安装電能表底板应放置于不易受湿坚固的绝缘物體上,建议安装高度為1.8米以上.

3. 電能表应按外壳接線图方式接線, 接線要注意電流大小与線的配合接头端端子应悬紧,避免電流过大时造成仪表损坏.

4. 接入電能表的電压应符合電能表的参比规定值.通过電流不应超过電能表所示的最大電流限.超过这一范围将会造成计量不准.严重时会造成仪表损坏和不安全事故.

5. 電能表在接入10(40)A及以上规格时,应使用铜芯引線和铜接头接入.

8. 运输与存贮

  1. 電能表运输与拆封不应受到剧烈冲击,要采用运输精密仪器的措施,并根据GB/T15464-1995<<仪器仪表包装通用技术条件>>的规定运输和贮存.

2. 電能表应保存在原包装箱内,贮存的地点应清洁,环境温度為-25摄氏度至+70摄氏度.相对湿度不超过85%,且空气中不应含有足以引起腐蚀的有害物质.

3.本产品属精密電子仪表.若在产品搬运.取用.安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时,请不要对该電能表加電.并尽快联系我公司处理.

4. 電能表長期不安装使用,应包装完好放回原包装箱内贮存.时间不得超过三年.

9. 品质保证

   電能表自售出之日起18个月内.在用户遵守本说明书要求之规定.并在制造公司原厂封贴完好的条件下.若发现電能表不符合技术条件规定的要求时.制造公司给予免费维修或更换. 超过保证期限的给予長期的有偿技术支持和维护.
